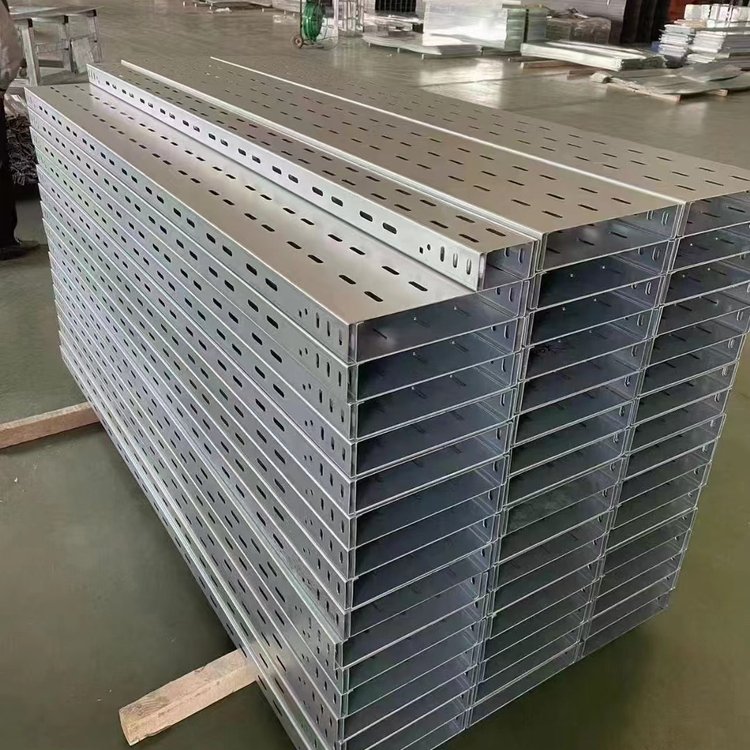

一、鍍鋅電纜橋架表面處理概述

鍍鋅電纜橋架作為電力工程、建筑電氣安裝中的重要組成部分，鍍鋅電纜橋架表面處理工藝直接關(guān)系到產(chǎn)品的防腐性能、使用壽命和外觀質(zhì)量。表面處理工藝的選擇和應(yīng)用對(duì)電纜橋架的性能有著決定性影響。目前市場上常見的鍍鋅電纜橋架表面處理工藝主要包括熱浸鍍鋅、電鍍鋅、冷鍍鋅、靜電噴涂等多種方式，每種工藝都有其獨(dú)特的優(yōu)勢和應(yīng)用場景。

電纜橋架的工作環(huán)境多樣，可能面臨潮濕、酸堿、高溫等各種惡劣條件，因此表面處理必須能夠提供足夠的防護(hù)。優(yōu)質(zhì)的鍍鋅電纜橋架表面處理不僅能延長產(chǎn)品使用壽命，還能減少維護(hù)成本，確保電力系統(tǒng)的安全穩(wěn)定運(yùn)行。隨著技術(shù)進(jìn)步和環(huán)保要求的提高，電纜橋架表面處理工藝也在不斷創(chuàng)新和發(fā)展。

二、熱浸鍍鋅工藝

熱浸鍍鋅是電纜橋架最傳統(tǒng)也是最常用的表面處理工藝之一。其工藝流程主要包括表面預(yù)處理(脫脂、酸洗、助鍍)、熱浸鍍鋅和冷卻三個(gè)主要階段。首先通過脫脂去除工件表面的油脂和污物，然后進(jìn)行酸洗以清除氧化皮和銹跡，接著在助鍍劑中浸泡以防止金屬表面在進(jìn)入鋅液前氧化。處理干凈的工件浸入熔融的鋅液中(溫度通常在445-465℃之間)，通過鐵鋅反應(yīng)形成鍍鋅電纜橋架鍍鋅層，最后進(jìn)行適當(dāng)?shù)睦鋮s處理。

熱浸鍍鋅層的厚度通常在50-80μm之間，具有極佳的防腐性能，在一般大氣環(huán)境下可使用20-30年而不需維護(hù)。這種工藝形成的鋅層與基體金屬結(jié)合牢固，耐磨性好，且具有犧牲陽極保護(hù)作用，即使鍍層有局部破損，仍能對(duì)鋼鐵基體提供電化學(xué)保護(hù)。熱浸鍍鋅電纜橋架特別適用于戶外、潮濕、腐蝕性較強(qiáng)的工業(yè)環(huán)境，如化工廠、沿海地區(qū)等。

三、電鍍鋅工藝

電鍍鋅是通過電解原理在電纜橋架表面沉積鋅層的工藝方法。其基本流程包括前處理(除油、酸洗)、電鍍鋅和后處理(鈍化、干燥)等步驟。在電鍍過程中，電纜橋架作為陰極浸入含有鋅離子的電解液中，通過直流電作用使鋅離子在工件表面還原形成均勻的鋅鍍層。

電鍍鋅層的厚度通常在5-15μm之間，比熱浸鍍鋅層薄很多，因此防腐性能相對(duì)較弱，但在外觀上更為平整光滑，具有較好的裝飾性。電鍍鋅工藝對(duì)基體材料的機(jī)械性能影響小，不會(huì)產(chǎn)生熱變形，適合對(duì)尺寸精度要求較高的薄壁電纜橋架。為提高防腐性能，電鍍鋅后通常需要進(jìn)行彩色鈍化處理，形成各種顏色的鈍化膜(如藍(lán)白鋅、彩鋅、黑鋅等)，既美觀又能進(jìn)一步提高耐蝕性。

電鍍鋅電纜橋架成本相對(duì)較低，適合室內(nèi)干燥環(huán)境使用，如辦公樓、商場等場所。但由于鍍層較薄且可能含有鉻等重金屬，在環(huán)保要求日益嚴(yán)格的今天，其應(yīng)用受到一定限制。

四、冷鍍鋅工藝

冷鍍鋅(又稱機(jī)械鍍鋅或富鋅涂料)是通過特殊涂料在鍍鋅電纜橋架表面形成鋅保護(hù)層的工藝。冷鍍鋅涂料通常含有高比例的鋅粉(干膜中鋅含量可達(dá)90%以上)，采用噴涂、刷涂或浸涂等方式施工，然后在常溫或低溫下固化形成保護(hù)層。

冷鍍鋅層的厚度可根據(jù)需要調(diào)整，通常在30-100μm之間。與熱浸鍍鋅相比，冷鍍鋅工藝無需高溫加熱，不會(huì)產(chǎn)生變形，特別適合大型或已安裝的電纜橋架現(xiàn)場防腐處理。冷鍍鋅涂層具有良好的柔韌性和附著力，能適應(yīng)一定的基體變形，且修補(bǔ)方便。另外，冷鍍鋅工藝幾乎沒有工件尺寸限制，可以處理各種復(fù)雜形狀的結(jié)構(gòu)。

適用于無法進(jìn)行熱浸鍍鋅的大型構(gòu)件或作為熱浸鍍鋅的補(bǔ)充保護(hù)措施。在維修領(lǐng)域，冷鍍鋅更是提供了便捷高效的防腐解決方案。隨著環(huán)保型水性冷鍍鋅涂料的開發(fā)，這一工藝的應(yīng)用前景更加廣闊。

五、靜電噴涂工藝

靜電噴涂是利用高壓靜電使粉末涂料帶電并吸附在接地工件表面的涂裝技術(shù)。電纜橋架靜電噴涂的工藝流程包括前處理(與鍍鋅類似)、靜電噴涂和高溫固化三個(gè)主要環(huán)節(jié)。粉末涂料在靜電噴槍中帶電后，被均勻噴涂到橋架表面，然后在180-200℃下烘烤固化形成致密涂層。

靜電噴涂工藝可以實(shí)現(xiàn)各種顏色的涂層(如RAL色系)，滿足不同場合的美觀需求。涂層厚度通常在60-120μm之間，具有優(yōu)異的耐候性、耐化學(xué)腐蝕性和機(jī)械性能。與傳統(tǒng)的鍍鋅工藝相比，靜電噴涂的色彩選擇更豐富，裝飾性更強(qiáng)，且不含重金屬，更加環(huán)保。

靜電噴涂電纜橋架廣泛應(yīng)用于對(duì)美觀要求較高的室內(nèi)場所，如數(shù)據(jù)中心、醫(yī)院、高檔寫字樓等。新型的防腐型粉末涂料(如環(huán)氧、聚酯等)也逐步應(yīng)用于一些腐蝕性環(huán)境中。此外，靜電噴涂工藝幾乎沒有溶劑排放，符合現(xiàn)代環(huán)保生產(chǎn)要求。

六、復(fù)合表面處理工藝

為滿足特殊環(huán)境下的使用要求，一些電纜橋架采用復(fù)合表面處理工藝，結(jié)合兩種或多種工藝的優(yōu)勢。最常見的復(fù)合工藝是"鍍鋅+噴涂"，即先進(jìn)行熱浸鍍鋅或電鍍鋅處理，再進(jìn)行靜電粉末噴涂。

這種復(fù)合工藝充分發(fā)揮了鍍鋅層的陰極保護(hù)作用和有機(jī)涂層的屏障保護(hù)作用，防腐性能遠(yuǎn)超單一工藝。即使表面涂層有局部損傷，底層的鋅仍能提供電化學(xué)保護(hù)，大大延長了產(chǎn)品的使用壽命。復(fù)合處理的電纜橋架特別適用于腐蝕性極強(qiáng)的環(huán)境，如沿海地區(qū)、化工廠、造紙廠等。

其他復(fù)合工藝還包括"機(jī)械處理+鍍鋅"、"多層電鍍"等，通過工藝組合可以針對(duì)性地解決特定環(huán)境下的防腐難題。隨著材料科學(xué)的發(fā)展，納米復(fù)合涂層、自修復(fù)涂層等新型復(fù)合處理技術(shù)也開始在鍍鋅電纜橋架領(lǐng)域得到應(yīng)用。

未來電纜橋架表面處理將更加注重全生命周期評(píng)估，不僅考慮初期性能，還要關(guān)注可回收性、環(huán)境友好度等可持續(xù)發(fā)展指標(biāo)。隨著新材料的不斷涌現(xiàn)和工藝技術(shù)的持續(xù)創(chuàng)新，鍍鋅電纜橋架表面處理將提供更加全面、高效、環(huán)保的防護(hù)解決方案。
